戶用超聲波熱量表安裝和使用說明
2020-07-07
感謝您選用沈陽佳德聯益能源科技股份有限公司的熱計量產品，沈陽佳德聯益能源科技股份有限公司是專業從事計量裝置設計與制造，提供智慧供熱、智慧水務等全面解決方案的高新技術企業。公司總部位于沈陽市蘇家屯區，在北京、天津、上海、寧夏、哈爾濱、太原、濟南、貴州等地設有分支機構，面向全國銷售公司產品、提供服務。
沈陽佳德聯益能源科技股份有限公司將不斷提高和完善產品技術水平及遠程監控分析系統服務，以產品和服務滿足用戶需求，為推動節能節水事業的發展做出貢獻！
品質保障：
該系列產品標準及通過的認證：
1、 中華人民共和國制造計量器具許可證遼制00000019號；
2、 中華人民共和國國家標準GB/T 32224-2015《熱量表》；
3、 中華人民共和國城鎮建設行業標準CJ 128-2007《熱量表》；
4、 中華人民共和國國家計量檢定規程JJG 225-2001《熱能表》；
5、 質量管理體系GB/T 19001-2008 / ISO9001：2008標準；
6、 環境管理體系GB/T 24001-2004 / ISO14001：2004標準；
7、 職業健康安全管理體系GB/T 28001-2011 / OHSAS 18001：2007標準；
8、 測量管理體系GB/T 19022-2003 / ISO10012：2003標準。
重要提示：
1、 在使用本產品前，請務必先仔細閱讀本說明書。
2、 請務必妥善保管好本說明書，以便日后能隨時查閱。
3、 請嚴格按照本說明書進行操作，對于不按照說明書規定使用造成的任何后果，我公司不承擔任何責任。
4、 本說明書中所列圖案僅作為說明操作示意，并不作為檢驗產品的依據，如實際產品與本說明書不一致，請以實際產品為準，或向我公司咨詢。
5、 本產品在出廠前經過嚴格檢定，對于用戶私自開殼拆卸造成的損壞，我公司不承擔任何責任。
6、 儀表顯示“ ”符號時，請及時更換電池，否則會造成計量數據缺失。
7、 如果本產品無法正常操作或正常維修，請聯系我公司或經我公司正式授權的經銷商。
安全警告：
請遵循這些安全事項并正確使用本產品，避免造成經濟損失和人身傷亡。
1、本產品為精密測量?jī)x器，請由專業人員進行操作。
2、關于電池：
?。?）請勿對電池進行充電、短路或私自改裝。
?。?）請勿使電池過熱或?qū)ζ浜附印?/div>
?。?）請勿使電池靠近火焰或水。
?。?）請勿使電池受到猛烈物理撞擊。
（5）本產品電池經過專業處理，請勿用其他同型號電池替代。
?。?）當電池電量不足時，請及時更換電池，否則會造成計量數據缺失，更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家更換電池。
?。?）更換下的廢舊電池應做環境處理，或交給我廠統一進行回收處理。
（8）如果電池發生泄漏、顏色變化、變形、冒煙或發出異味，請立刻將其取出。操作過程中避免灼傷。
?。?）請勿讓電池的泄漏液接觸眼睛、皮膚或衣物，否則會導致失明或皮膚損傷。
（10）如果電池泄漏液接觸了眼睛、皮膚或衣物，請立即用大量清水沖洗接觸部位（不要揉搓），并立即就醫。
3、請勿更改任何線纜長度，否則會影響產品性能。
4、請勿使本產品任何線纜接近熱源，否則會使線纜因受熱變形導致絕緣層破損，并引起火災或電擊事故。
5、產品的任何裸露的螺紋部分，可能會造成皮膚劃傷，請小心操作。
6、盡量避免在酸性環境下和鹽霧過重的環境中使用，否則會加速產品材料老化并導致產品無法滿足衛生標準。
7、本產品是精密測量?jī)x器，請勿將其摔落或使其受到撞擊。
8、避免使陽光長時間直接照射儀表的顯示面板。
一．概述
佳德聯益戶用超聲波熱量表是在專利技術基礎上，綜合國內外知名廠家超聲波熱量表的優點，采用低電平多脈沖平衡發射接收技術設計的一種全新通用時差型多功能熱量表。該產品是利用超聲波流量換能器和溫度傳感器測量供水流量及供回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收熱量表的儀表。由于超聲波測量無機械轉動部件，不容易損壞，使用壽命長。
1、本產品廣泛適用于以水為媒介的熱交換系統的熱量計量，主要用于計量采暖耗熱量，也可用于中央空調系統計量供冷量，還可用于化工、發電、制藥等領域。
2、本產品符合中華人民共和國國家標準GB/T 32224-2015《熱量表》和中華人民共和國城鎮建設行業標準CJ128－2007《熱量表》。
3、本產品出廠檢定依據中華人民共和國國家計量檢定規程JJG225－2001《熱能表》。
二． 技術特點
1、 采用微處理器技術和微功耗技術，熱量消耗全部智能計算。
2、 采用進口高度集成專用芯片，超低功耗，并整合了專用的溫度流量采集處理芯片，抗干擾能力強，采用先進的全自動貼片焊接工藝。
3、 采用時差法超聲波流量信號處理技術、信號數字處理技術及糾錯技術，具有很高的測量準確度，抗干擾能力強。
4、 可顯示熱量表所需的各種數據，各數據全部漢字提示。
5、 超長的數據存儲查詢時間，可達24個月，具有斷電數據保護數據恢復功能，斷電數據不丟失。
6、 具有錯誤自檢及電池電量不足提示、管段內無水、電路板故障、溫度傳感器短路或斷路等報警提示功能。
7、 具有紅外光電數據傳輸功能，多種信號輸出方式，M-bus、RS485可選，實現數據遠傳控制和集中控制，便于遠程抄表。
8、 計量管段型腔結構設計利于超聲波信號傳輸，型腔內無任何阻礙物，壓力損失極低，防腐能力強，保證無堵塞現象發生，不會對供暖管網造成壓力損失影響。
9、 采用高品質換能器，換能器通過耐壓耐熱和耐磨損測試和嚴格的頻率篩選，保證信號傳輸穩定可靠。
10、采用高精度溫度傳感器，溫度傳感器通過加速老化測試，滿足在不同工況使用條件下的要求。
11、采用內置溫度、流量補償機制和軟件濾波等技術，使超聲波熱量表計量結果更加精確、可靠。
12、采用穩定可靠的抗干擾電路設計，產品具有較強的抗干擾能力，在電磁干擾環境中，不影響整機的計量性能。
13、采用全密封設計，結構緊湊，支持分體安裝，防護等級可達IP68，可長期在惡劣環境使用。
三． 技術參數
| 項目 | 參數 | ||||
| 公稱直徑 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 長度 | 130 | 130 | 160 | 180 | 200 |
| 最小流量（m3/h） | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| 常用流量（m3/h） | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 最大流量（m3/h） | 3 | 5 | 7 | 12 | 20 |
| 準確度等級 | 2級 | ||||
| 最高工作壓力 | 1.6MPa | ||||
| 壓力損失 | ＜25kPa | ||||
| 溫度范圍（℃） | 4～95 | ||||
| 溫差范圍（K） | 3～75 | ||||
| 溫度傳感器類型 | Pt1000 | ||||
| 溫度傳感器線長 | 1.5m（可加長，需定制） | ||||
| 材質 | 銅 | ||||
| 被測介質 | 水、污水及其他均勻質液體，并充滿被測管道 | ||||
| 安裝方式 | 水平或垂直 | ||||
| 安裝位置 | 進水或回水 | ||||
| 保護等級 | IP68 | ||||
| 工作環境 | A類/B類 | ||||
| 工作電源 | 3.6V鋰電池供電（一節電池可連續工作8年以上） | ||||
| 顯示器 | 8位數字+提示符液晶屏 | ||||
| 主要顯示內容 | 熱量（kWh）、熱功率（kW）、累計流量（m3）、進水溫度（℃）、回水溫度（℃）、溫差（℃）、瞬時流量（m3/h）、累計工作時間、表地址等 | ||||
| 顯示分辨率 | 熱量0.1kWh、熱功率0.01kW、累計流量0.01m3、溫度0.01℃，溫差0.01℃、瞬時流量0.001m3/h | ||||
| 數據存儲（E2PROM） | 按月存儲熱量、累計流量和相對應的時間等數據，可存儲最近24個月的數據 | ||||
| 數據通訊 | 光電接口/M-bus/RS-485，波特率2400bps，默認采用CJ-188協議 | ||||
四． 尺寸參數

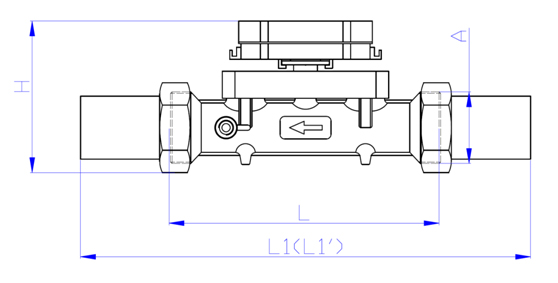

圖1外觀尺寸圖
| 公稱通徑 |
連接螺紋 （A） |
表長 （L） |
表寬 |
表高 （H） |
帶銅配件長 （L1） |
帶PPR配件長 （L1 '） |
| DN15 | G1 | 130 | 92 | 90 | 225 | 215 |
| DN20 | G1 | 130 | 92 | 90 | 225 | 215 |
| DN25 | G 1 | 160 | 92 | 97 | 280 | 245 |
| DN32 | G 1 | 180 | 92 | 105 | 300 | 280 |
| DN40 | G2 | 200 | 92 | 115 | 325 | 320 |
五． 操作說明
超聲波熱量表計算器及操作面板圖片如下所示：

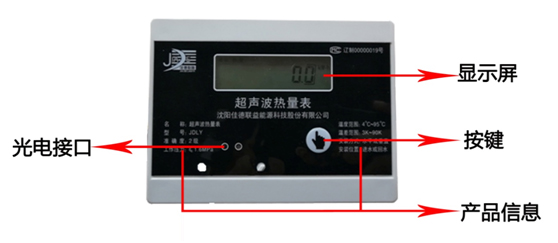

圖2 操作面板
用戶可使用按鍵實現對液晶屏顯示的切換，查看產品的運行數據，數據循環顯示，具體如下所示。

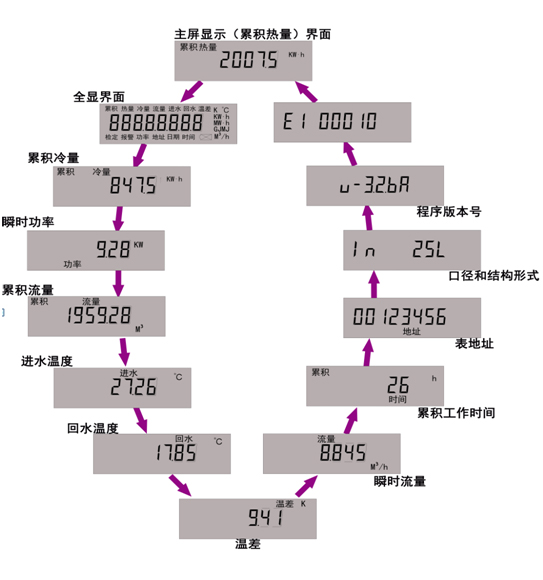

圖3循環顯示圖
六．安裝要求
1、安裝位置要求
?。?）熱量表設計安裝位置在進水管。
（2）紅色標簽的溫度傳感器測量供水管道溫度，藍色標簽的溫度傳感器測量回水管道溫度。熱量表安裝在供水管道上，安裝時要確保紅色標簽溫度傳感器安裝在表體上，藍色標簽溫度傳感器安裝在回水管上的測溫球閥（測溫三通）上。安裝溫度傳感器時應小心謹慎，不可過度用力拉拽，固定螺栓不可擰的過緊，防止損壞螺紋。（熱量表也可安裝在回水管道上，這時候注意，藍色標簽溫度傳感器安裝在表體上，紅色標簽溫度傳感器安裝在供水管道上的測溫球閥上)。
（3）超聲波熱量表禁止安裝在管道的最上端（防止因管道集氣而造成計量不準）。
?。?）安裝熱量表前請確認進、回水管以及水流方向；熱量表的表體上箭頭所指方向要與水流方向一致，不得裝反。
3、安裝環境要求
?。?）熱量表要求使用環境相對干燥，濕度較低為宜，以免影響產品的使用壽命。熱量表使用環境溫度大于55℃或管內水溫大于90℃時應將積分儀取下，安裝在溫度較低的墻面或其它物體上，以避免使熱量表損壞。如果冬天不供暖必須將管道內的水排干凈，以防結冰凍裂表體。
?。?）安裝環境是管道井的，管道井內應有防水處理。
（3）熱量表安裝時應避免在表的上方有各種供回水管道，防止漏水造成熱量表損壞。
?。?）同一個管道井安裝多塊熱量表時，應使熱量表安裝位置在垂直方向錯開（最好是互相平行或者并排），避免上下疊加的安裝方式造成上面熱量表發生漏水故障時導致下方熱量表進水的結果。
2、安裝注意事項

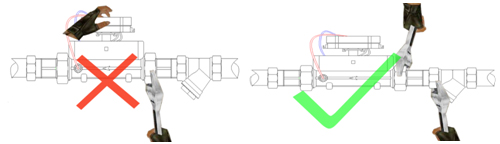

（1）安裝時請不要用手拿著表頭再使用扳手打緊螺母，因?yàn)楸眍^為塑料件這樣很容易損壞表頭部件。正確的方式是兩邊都用扳手?jǐn)Q緊接管螺母。
圖4

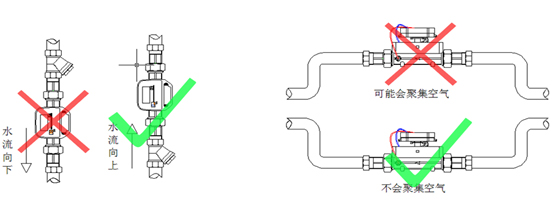

?。?）當熱量表垂直安裝時一定要安裝在水流向上的直管道上，因?yàn)樗鞒碌墓艿涝诘匦牡囊ψ饔孟聲?huì)造成管道內水無法充滿管段的現象；當熱表安裝在“U”型管處時請將熱表安裝在最低處，因?yàn)楣艿涝诟咛幍牡胤娇赡軙?huì)聚集空氣，造成熱表不計量或計量不準（如圖5）。
圖5
3、安裝步驟

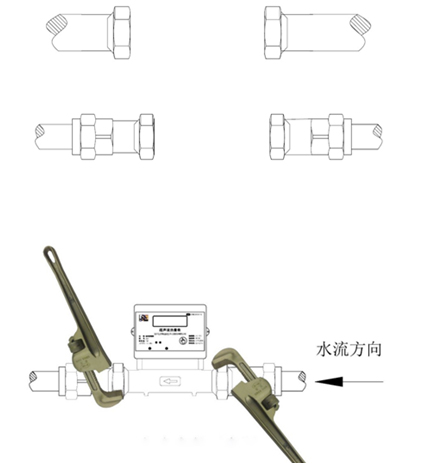

圖6安裝步驟

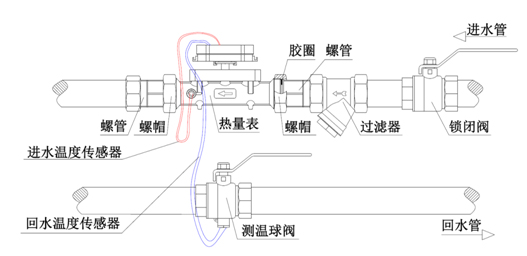

圖7安裝效果圖（以進水安裝為例）
七． 更換電池
本產品采用的是3.6V鋰電池，工作在環境溫度0℃～35℃時使用壽命8年以上，當儀表顯示“ ”符號時，表示電池電量不足，需要及時更換電池，否則會造成計量數據缺失。更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家，由廠家進行更換。更換電池后，儀表存儲的“累計熱量”、“累計流量”、“累計工作時間”等數據均不會丟失。
八． 遠傳調試
本產品具有數據遠傳功能，將超聲波熱量表的M-bus信號線與M-bus總線相連，M-bus總線需采用2×1.0mm2的雙絞屏蔽線，總線與采集設備或調試工具相連，可實現數據的遠傳或本地調試。
M-bus通訊方式不用區分極性，而且本身就是專門為消耗測量?jī)x器和計數器傳送信息的數據總線而設計的，因此M-bus總線可按照任意拓?fù)浣Y(jié)構布線施工，并且支持級聯，連接的任意節點故障不影響系統的正常工作，系統可靠性強。具體步驟為：
（1）從高往低走線。
?。?）把熱量表的M-bus信號線接到 M-bus總線上，接頭要用絕緣膠布或接線帽等接線工具固定在接線盒中。
?。?）單元和單元的連線要確保連接到一起。
?。?）屏蔽線要接好。
（5）待所有線路連接好后測試線路是否有短路和斷路的地方，排除連線故障。
具體連線示意圖8如下所示。

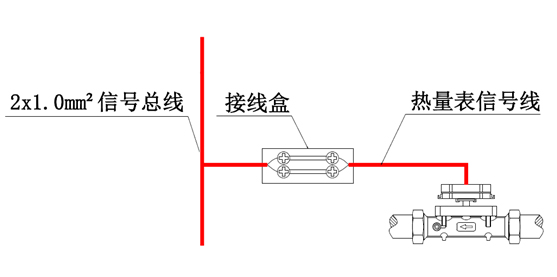

圖8遠傳布線圖
九． 售后服務承諾
1、熱計量產品自投入生產運行起質保期6年保換，8年保修，并負責終生維護。質保期內非人為損壞由我方免費提供配件并免費進行維修或免費更換熱量表。熱量表電池使用壽命不低于8年，8年內若電池能量耗盡，我方免費更換電池。保修期后熱量表的維修，配件由買方購買，我方協助買方維修。
2、保證所供產品完全是嶄新的產品，且所有部件的生產日期為近3個月內。
3、質保期間如在正常操作情況下，任何機件因設計不當、材質缺陷或制造欠佳等因素而發生故障，我公司在接到通知后，24小時內負責調換或修復至順利運轉。
4、專業的售前售后服務團隊，隨時為客戶提供供熱計量改造方案設計、產品安裝、維護等技術咨詢服務，提供專業的品質保障服務。
5、為客戶建檔，并每季度進行回訪，實行產品質量跟蹤服務，咨詢客戶產品使用感受，征求產品改進意見。
6、保證對我公司所有產品提供終身的產品維修和保養服務。
